FORCESTREAM®1AT
Ürün kodu: HWB313
Sanayi ve tarımda orta/yüksek basınçlı hidrolik sistemler için EN 853 1SN standardında hidrolik hortum. Yağa dayanıklı sentetik kauçuk iç katman, tek kat çelik tel örgü takviye; 3/16" – 3" çaplarda 35 – 250 bar çalışma basıncı, -40 °C ile +100 °C arasında.
Açıklama
- Ürün Kodu: HWB313
- Standart: EN 853 1SN / SAE 100 R1 AT

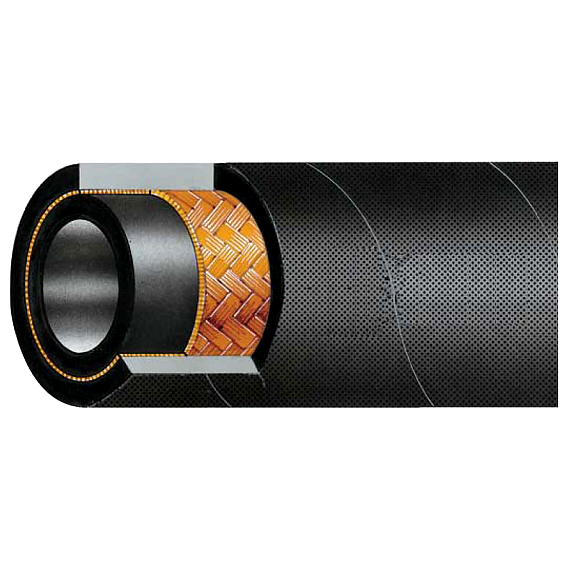

Tek Kat Çelik Tel Örgü
- Kullanim Alanı: Sanayi ve tarımda orta/yüksek basınçlı hidrolik sistemler için.
- Alt Katman: Mineral, Bitkisel ve Hidrolik Yağa Dayanıklı Özel Sentetik Kauçuk
- Takviye Katmanı: Tek Kat Yüksek Mukavemetli Çelik Tel Örgü
- Üst Katman: Yağ, Aşınmaya ve Hava Koşullarına Dayanıklı Özel Sentetik Kauçuk
-03 > -16 Pürüzsüz Kaplama

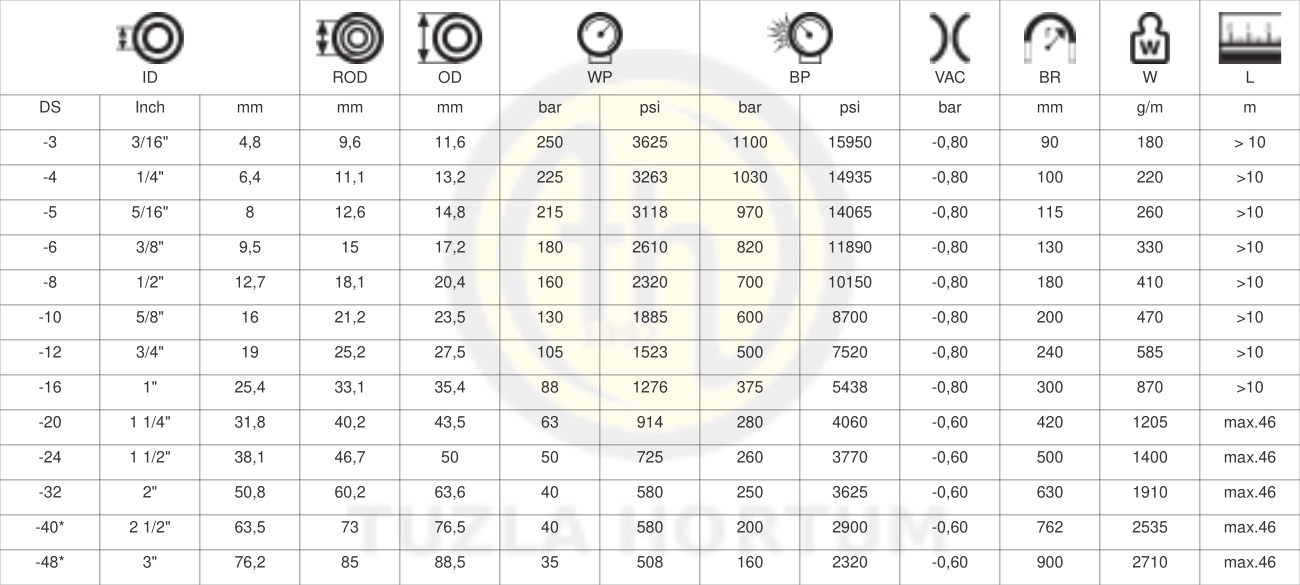

Teknik tablo
 ID |
 ROD |
 OD |
 WP |
 BP |
 VAC |
 BR |
 W |
 L |
Teklif listesine ekle | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ID inç | DS DS | ID mm | ROD mm | OD mm | WP bar | WP psi | BP bar | BP psi | VAC bar | BR mm | W g/m | L m | |
| 3/16" | -3 | 4,8 | 9,6 | 11,6 | 250 | 3625 | 1100 | 15950 | -0,8 | 90 | 180 | > 10 | Ekle |
| 1/4" | -4 | 6,4 | 11,1 | 13,2 | 225 | 3263 | 1030 | 14935 | -0,8 | 100 | 220 | >10 | Ekle |
| 5/16" | -5 | 8 | 12,6 | 14,8 | 215 | 3118 | 970 | 14065 | -0,8 | 115 | 260 | >10 | Ekle |
| 3/8" | -6 | 9,5 | 15 | 17,2 | 180 | 2610 | 820 | 11890 | -0,8 | 130 | 330 | >10 | Ekle |
| 1/2" | -8 | 12,7 | 18,1 | 20,4 | 160 | 2320 | 700 | 10150 | -0,8 | 180 | 410 | >10 | Ekle |
| 5/8" | -10 | 16 | 21,2 | 23,5 | 130 | 1885 | 600 | 8700 | -0,8 | 200 | 470 | >10 | Ekle |
| 3/4" | -12 | 19 | 25,2 | 27,5 | 105 | 1523 | 500 | 7520 | -0,8 | 240 | 585 | >10 | Ekle |
| 1" | -16 | 25,4 | 33,1 | 35,4 | 88 | 1276 | 375 | 5438 | -0,8 | 300 | 870 | >10 | Ekle |
| 1 1/4" | -20 | 31,8 | 40,2 | 43,5 | 63 | 914 | 280 | 4060 | -0,6 | 420 | 1205 | max.46 | Ekle |
| 1 1/2" | -24 | 38,1 | 46,7 | 50 | 50 | 725 | 260 | 3770 | -0,6 | 500 | 1400 | max.46 | Ekle |
| 2" | -32 | 50,8 | 60,2 | 63,6 | 40 | 580 | 250 | 3625 | -0,6 | 630 | 1910 | max.46 | Ekle |
| 2 1/2" | -40* | 63,5 | 73 | 76,5 | 40 | 580 | 200 | 2900 | -0,6 | 762 | 2535 | max.46 | Ekle |
| 3" | -48* | 76,2 | 85 | 88,5 | 35 | 508 | 160 | 2320 | -0,6 | 900 | 2710 | max.46 | Ekle |
Bu hortum boyutu EN / SAE standardı tarafından belirtilmemiştir.
-40°C / +100°C (+125°C Kısa Süreli)-40°F / +212°F (257°F Kısa Süreli)
Markalama : Transfer Bandı, Kabartmalı veya Mürekkep Püskürtmeli
| Norm | ISO 1436 SAE 100 R1 AT-R1 AT Type S DIN EN 853 1 SN TS 6387 EN 853 1 SN |
Renk |  |
|---|
